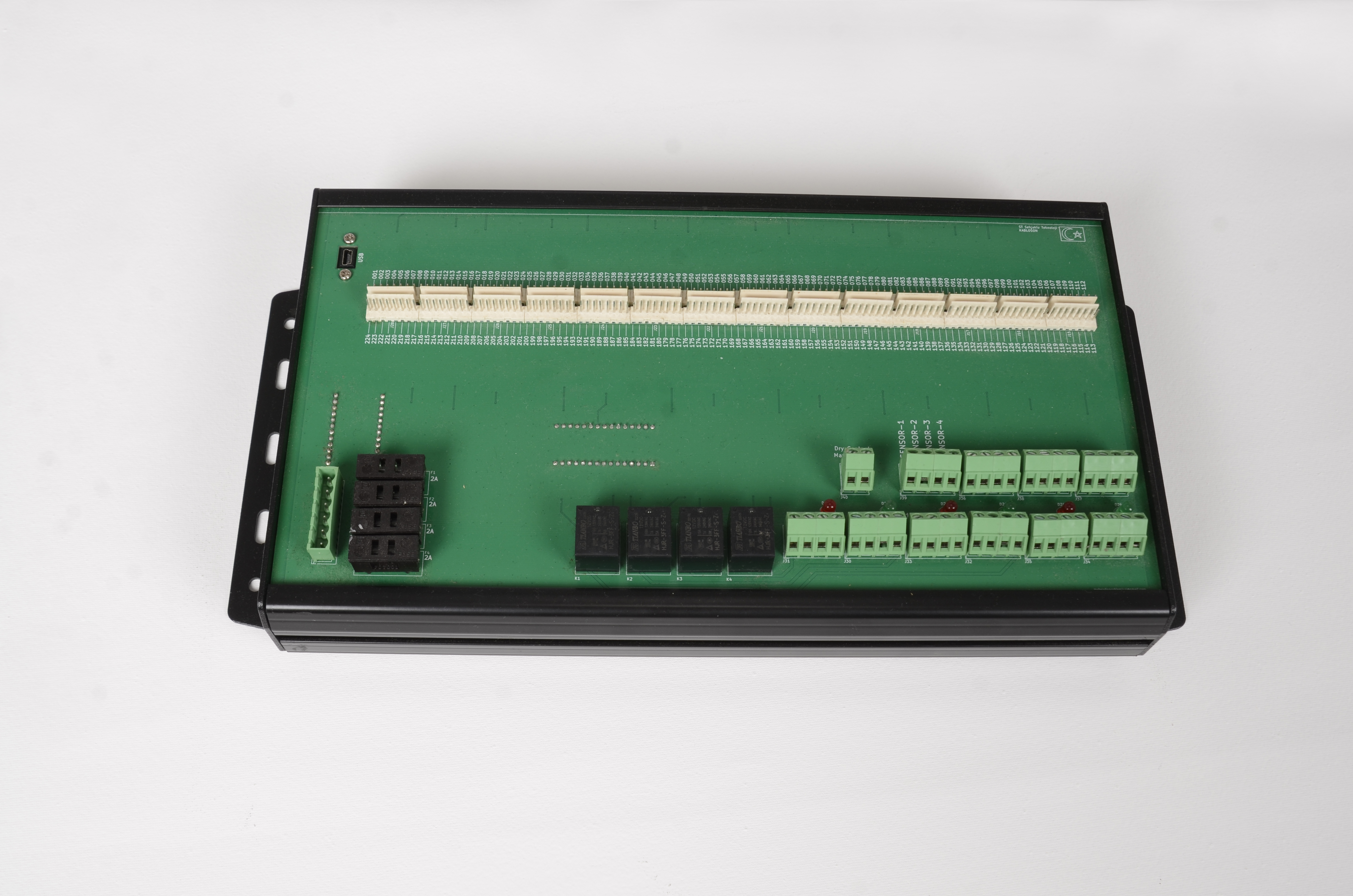

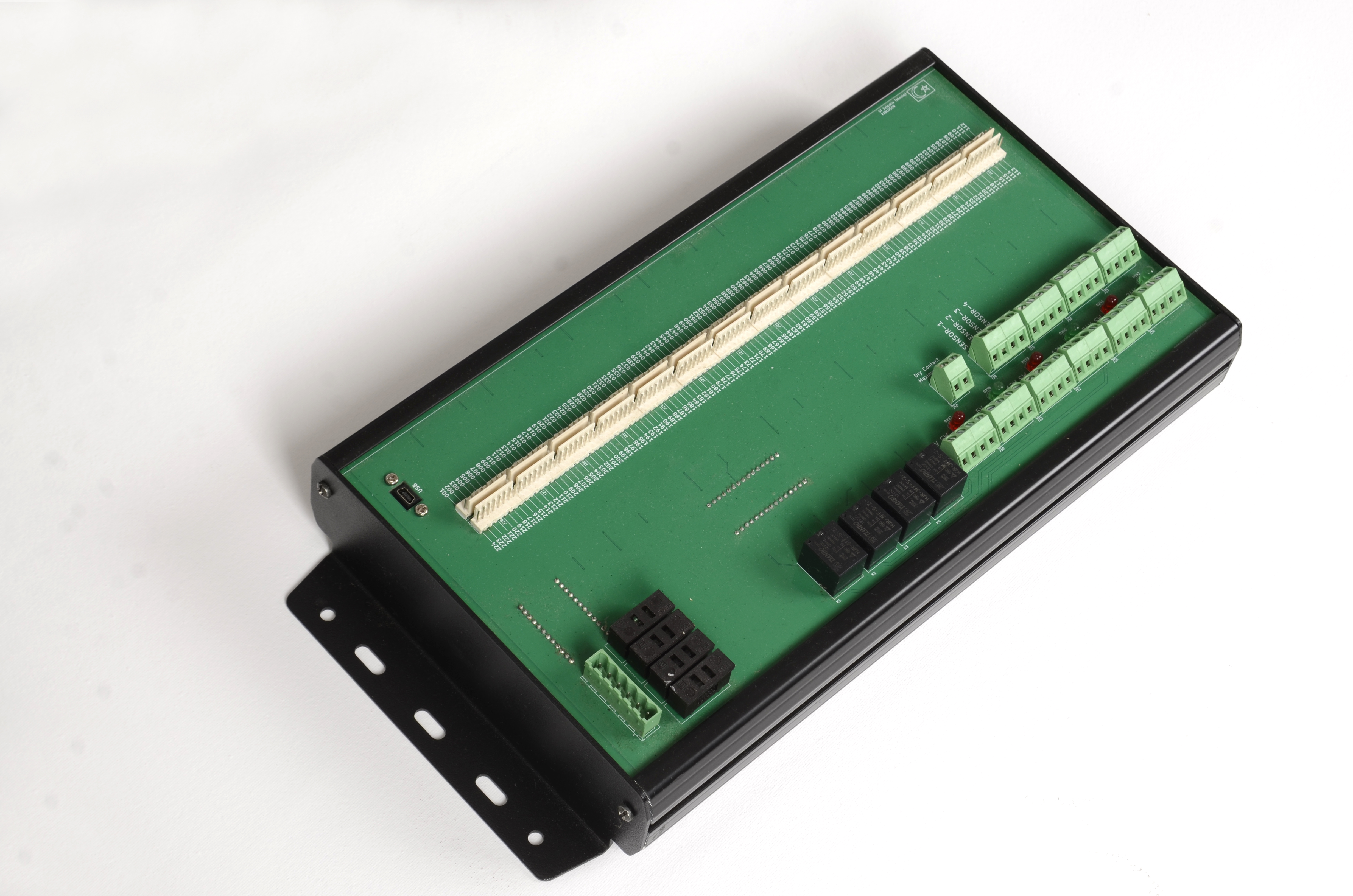

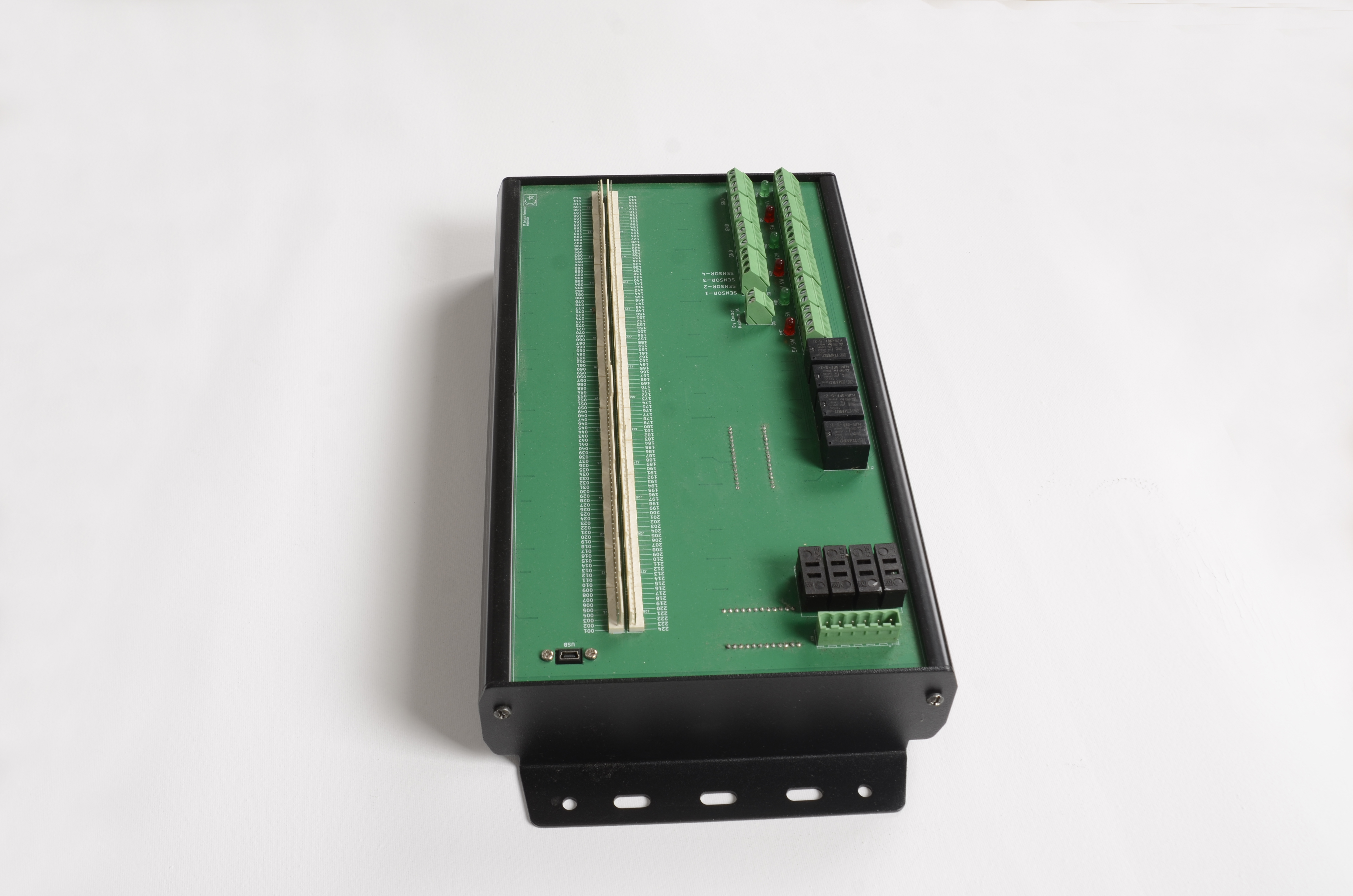

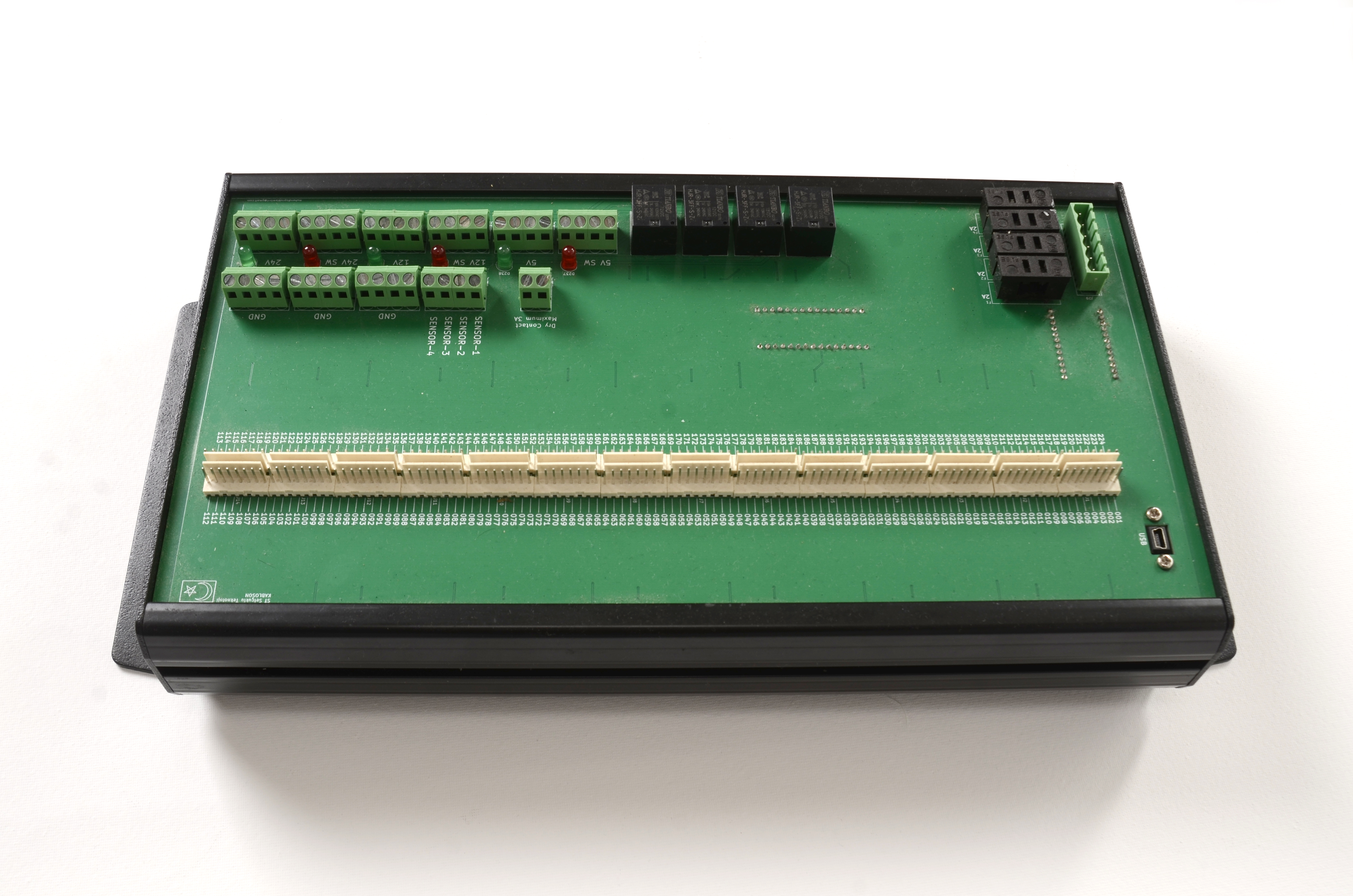

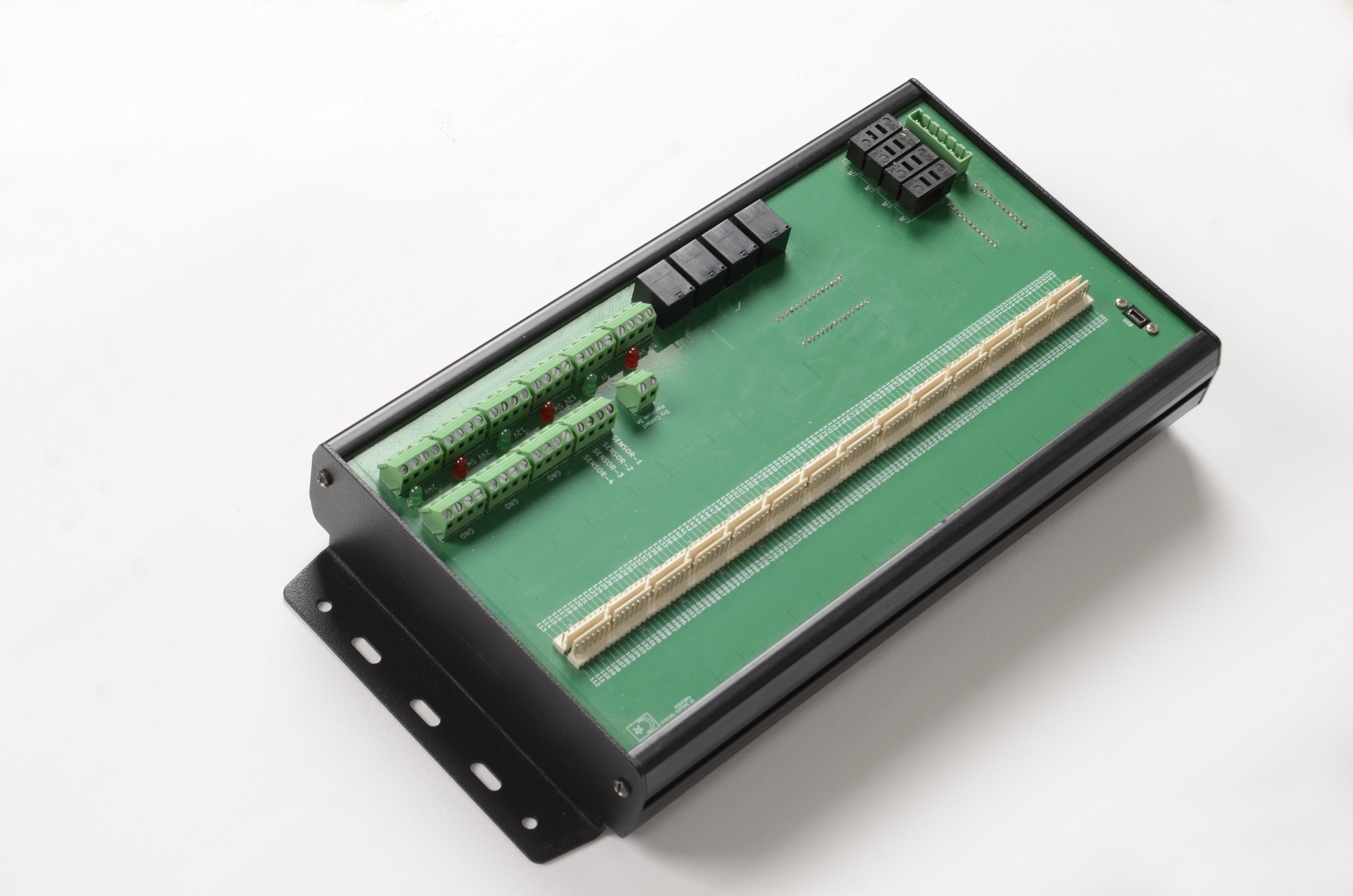

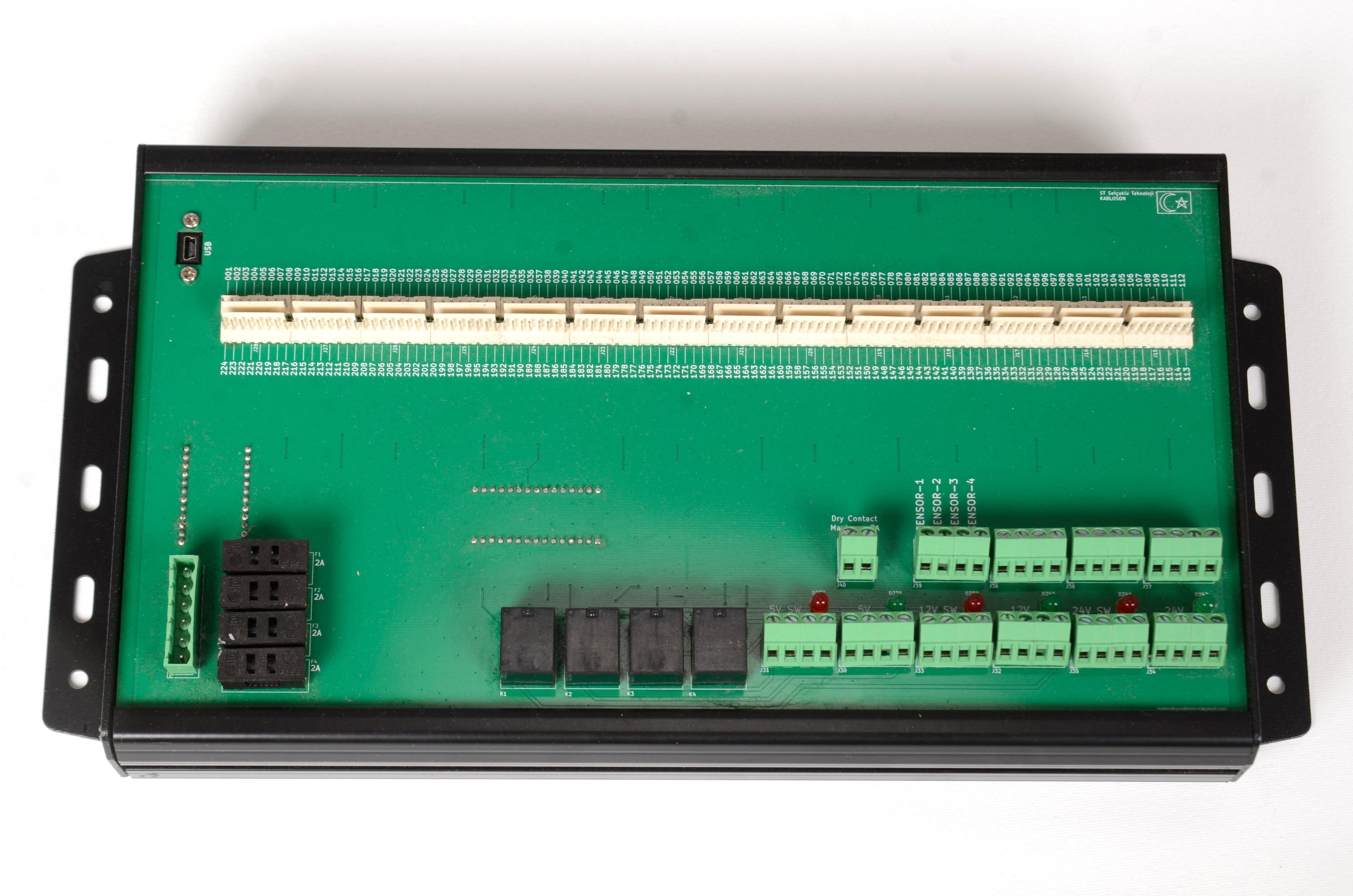

KABLOSON Core

KABLOSON Core, üretim sonrası kalite kontrol süreçlerini hızlandırmak ve standartlaştırmak amacıyla geliştirilmiş endüstriyel bir test çözümüdür. Kablo tesisatlarında iletim, kısa devre ve hatalı bağlantı testlerini yüksek güvenilirlikle gerçekleştirerek üretim kalitesini güvence altına alır. Etiketleme cihazlarıyla entegre çalışabilen yapısı sayesinde, başarılı testlerin ardından otomatik etiket çıktısı alarak izlenebilirliği ve operasyonel verimliliği artırır.

Başta kablo tesisatları olmak üzere, birçok elektriksel komponentin üretim sonrası kalite kontrol testleri bu platform üzerinden hızlı, güvenilir ve kullanıcı dostu şekilde gerçekleştirilebilir.

• 224 Test Noktası: 224 bağımsız test noktası ile her kanal için 1/0 doğrulama yapılabilir. Kablo testlerinde 112 bağımsız hattın iletim, kısa devre ve hatalı bağlantı kontrolleri hızlı ve güvenilir şekilde gerçekleştirilir.
• Çoklu Güç Çıkışları: Sürekli 5V, 12V ve 24V besleme çıkışlarının yanı sıra arayüz üzerinden kontrol edilebilen anahtarlamalı 5V, 12V ve 24V çıkışlar sunar. Kanal başına 2A desteği ile pnömatik sistemler, röleler ve otomasyon süreçleri kolayca yönetilebilir.
• Endüstriyel Sensör Girişleri: Ek modüle ihtiyaç duymadan 6–30V sensör çıkışları doğrudan bağlanabilir. 12V ve 24V endüstriyel sensörlerle tam uyumlu yapısı sayesinde hızlı entegrasyon sağlar.
• Kullanıcı Dostu Arayüz: Sezgisel ve sade arayüzü sayesinde hızlı öğrenilir, kolay devreye alınır ve minimum eğitim ihtiyacı ile verimli kullanım sunar.
• Yazılım Desteği: İhtiyaca özel geliştirilebilir yazılım altyapısı ile sürekli, güvenilir ve sürdürülebilir teknik destek sağlar.
• Otomatik Test Oluşturma: Manuel pin eşleştirme ihtiyacını ortadan kaldırarak yeni ürün testlerinin çok daha kısa sürede hazırlanmasını sağlar.
• Etiketleme Entegrasyonu: TSC TE210 ile tam uyumlu çalışarak başarılı testler sonrası otomatik etiket çıktısı alır, izlenebilirliği artırır ve üretim süreçlerini standartlaştırır.
• Raporlama ve Kayıt: Test sonuçlarını tarih, ürün ve senaryo bazında kayıt altına alarak geçmişe dönük izleme, hata analizi ve proses doğrulama imkanı sunar.
• Modüler Yapı: Gelişmiş I/O, sensör, otomasyon ve haberleşme modülleri ile kolayca genişletilebilir esnek mimari sunar.

Kurulum

• Kabloson Test cihazı, panoya kolayca monte edilebilen kenerlar sayesinde sabitlenir. Sensörler ve kablo holder’lar cihaz üzerindeki test pinlerine bağlanır, güç kaynağı panoya monte edilerek bağlantılar tamamlanır. Son olarak, Kabloson Test cihazı USB kablosu ile bilgisayara bağlanır ve kurulum adımı tamamlanmış olur.

Yapılandırma

• Süreç, bilgisayarınızdaki kontrol yazılımını başlatıp KABLOSON Core cihazı ile bağlantı kurmanızla başlar; ardından "Test Oluştur" sekmesine tıklayarak gelişmiş test senaryolarını kurgulayabileceğiniz tasarım arayüzüne erişim sağlarsınız. Bu panel üzerinden projenize özgü tüm elektriksel test kriterlerini ve iş akışlarını tanımladıktan sonra "Kaydet" butonuna basarak konfigürasyonu sisteme kaydedebilir, uygulama adımları hakkında daha detaylı bilgi edinmek için eğitim videomuzu izleyebilirsiniz.

Operasyon

• Süreç, test programı üzerinden "Test Yap" sekmesine tıklayarak operasyon paneline giriş yapmanızla başlar; bu ekranda yer alan "Test Seç" butonunu kullanarak kütüphaneden ilgili test dosyasını belirleyebilir ve "Test Başlat" butonuna basarak ölçüm işlemlerini gerçekleştirebilirsiniz. Uygulama aşamaları hakkında daha fazla bilgi edinmek için eğitim videomuzu izleyebilirsiniz.
